중국 하모닉 감속기 제조사 Dynamotion의 한국 총판 SKY-M이 제품 선정, 기존 감속기 대체 검토 및 견적 문의를 지원합니다.
※ 가격 경쟁력 및 납기 단축 수치는 비교 대상 모델, 수량, 주문 시점 및 공급 조건에 따라 달라질 수 있으며, 실제 견적 시 확인된 조건을 기준으로 안내합니다.
Dynamotion(다이나모션)은 하모닉 감속기를 중심으로 정밀 감속기 사업을 전개하는 중국의 감속기 제조사입니다. 로봇 및 자동화 설비에 적용되는 정밀 감속기를 공급합니다.
SKY-M은 Dynamotion의 한국 총판으로서 국내 고객을 대상으로 제품 소개, 모델 선정 상담, 견적 및 공급을 담당합니다. 제조사와 국내 고객 사이에서 기술 요구사항을 정리하고, 적합한 감속기 모델을 선정할 수 있도록 지원합니다.
국내 공급, 상담 및 대체 검토는 한국 총판 SKY-M을 통해 진행됩니다.
Partnership

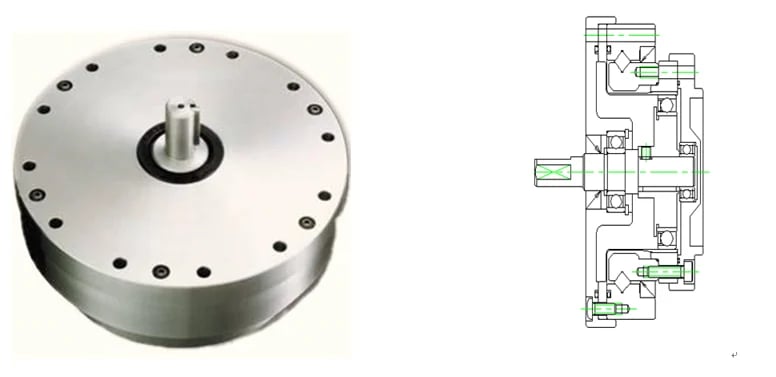

Dynamotion 하모닉 감속기의 주요 시리즈와 대표 사양을 안내합니다. 사양과 장착 치수는 시리즈·사이즈·연결 형식에 따라 달라집니다.
| 항목 | 사양 및 설명 |
|---|---|
| 제품 시리즈 |
DM-HS, DM-CS, DM-HD, DM-CD 표준 길이 및 단축·박형 구조로 구분되며, DM-HD-SH·DM-CD-UH 등의 파생 형식은 해당 카탈로그에서 확인할 수 있습니다. |
| 모델명 |
예시
DM-HS-14-50-1 DM: 제조사 / HS: 시리즈 / 14: 모델 사이즈 / 50: 감속비 / 1: 연결 형식 |
| 모델 사이즈 |
대표 사양표 기준
14·17·20·25·32호 사이즈 번호는 모델 구분 코드이며 실제 외경(mm)이 아닙니다. |
| 감속비 |
대표 사양표 기준
50:1·80:1·100:1·120:1 14·17호: 50·80·100 20·25·32호: 50·80·100·120 |
| 정격 토크 |
DM-HS-1 대표 사양 기준
5.4–137 N·m 입력 회전수 2,000 rpm 조건이며, 사이즈와 감속비에 따라 달라집니다. |
| 백래시 | 해당 대표 사양표 기준 ≤10 arcsec |
| 전달 오차 | 제조사 제품 가이드 기준 ≤40 arcsec |
| 입력 회전수 |
DM-HS-1 기준 최대 허용 입력 회전수
5,000–7,500 rpm 허용 평균 입력 회전수 3,500 rpm 사이즈별 값과 그리스 윤활 조건은 아래 표에 표시합니다. |
| 설계 수명 |
해당 대표 사양표 기준
>10,000시간 입력 회전수 2,000 rpm 및 정격 출력 토크 조건입니다. |
| 외형 치수 |
시리즈·사이즈·연결 형식별 도면 기준 같은 사이즈 코드라도 외경·두께·중공부·장착 홀·중량이 다르므로 해당 모델 도면을 연결해 드립니다. |
DM-HS-1 시리즈의 사이즈·감속비별 대표 사양입니다. 전체 시리즈 공통 사양이 아니며, 다른 시리즈(DM-CS·DM-HD·DM-CD)는 별도 사양표를 확인해 주세요.
| 모델 사이즈 | 감속비 |
정격 토크 (N·m) |
최대 허용 입력 회전수 (rpm) |
허용 평균 입력 회전수 (rpm) |
|---|---|---|---|---|
| 14 | 50 | 5.4 | 7500 | 3500 |
| 14 | 80 | 7.8 | 7500 | 3500 |
| 14 | 100 | 7.8 | 7500 | 3500 |
| 17 | 50 | 16 | 7000 | 3500 |
| 17 | 80 | 22 | 7000 | 3500 |
| 17 | 100 | 24 | 7000 | 3500 |
| 20 | 50 | 25 | 6000 | 3500 |
| 20 | 80 | 34 | 6000 | 3500 |
| 20 | 100 | 40 | 6000 | 3500 |
| 20 | 120 | 40 | 6000 | 3500 |
| 25 | 50 | 39 | 5500 | 3500 |
| 25 | 80 | 63 | 5500 | 3500 |
| 25 | 100 | 67 | 5500 | 3500 |
| 25 | 120 | 67 | 5500 | 3500 |
| 32 | 50 | 76 | 5000 | 3500 |
| 32 | 80 | 118 | 5000 | 3500 |
| 32 | 100 | 137 | 5000 | 3500 |
| 32 | 120 | 137 | 5000 | 3500 |
제조사 카탈로그 DM-HS-1 사양표 기준. 정격 토크는 입력 회전수 2,000 rpm 조건이며, 회전수는 그리스 윤활 조건입니다. 최종 모델 선정 시 부하·운전 주기·장착 조건을 함께 확인합니다.
제조사 영문 카탈로그와 도면 자료를 확인하실 수 있습니다. 도면은 현재 DM-HS 시리즈 기준으로 제공되며, 다른 시리즈는 순차적으로 추가됩니다.
도면은 DM-HS 시리즈 ZIP 파일로 제공됩니다. 자료는 Microsoft SharePoint로 제공되며, 다운로드 시 로그인 또는 접근 권한이 필요할 수 있습니다.
토크는 N·m, 회전수는 rpm, 백래시와 전달 오차는 arcsec로 표시합니다. 정격 토크·기동 및 정지 토크·순간 허용 토크는 서로 다른 지표입니다.
하모닉 감속기는 정밀 위치 제어와 고감속비가 필요한 로봇 및 자동화 설비에 폭넓게 적용됩니다.
관절 구동 및 정밀 위치 제어
경량·정밀 구동 유닛
반복 정밀 동작 및 이송
정밀 위치 결정 및 회전
사용 중인 감속기의 대체 가능 여부를 검토해 드립니다. 아래 항목을 확인한 후 대체 가능성을 판단하며, 검증되지 않은 호환 정보는 제공하지 않습니다.
현재 사용 중인 감속기 모델명
필요한 감속비와 요구 토크 조건
장착부 치수 및 실제 사용 환경
프로젝트 조건에 맞춘 견적과 공급 조건을 안내해 드립니다.
가격은 모델 · 사양 · 수량에 따라 달라지므로 개별 견적으로 제공합니다. 모델과 수량을 알려주시면 견적을 안내해 드립니다.
납기는 모델과 수량, 재고 상황에 따라 결정됩니다. 문의 시점의 공급 조건을 확인하여 안내해 드립니다.
A/S 및 지원 범위는 제조사 정책과 공급 조건에 따라 적용됩니다. 구체적인 조건은 문의 시 안내해 드립니다.
정확한 가격·납기·A/S 조건은 모델과 수량을 기준으로 안내해 드립니다. 한 개 품목만으로도 문의하실 수 있습니다.
Dynamotion 하모닉 감속기 견적 및 대체 검토 관련 문의
한 개 품목만으로도 문의하실 수 있습니다. 모델명과 첨부 파일이 없어도 요구 사양을 적어 문의하실 수 있습니다.
BOM 전체 제출 없이 감속기 품목만 문의하실 수 있습니다. 아래 경로로 연락해 주시면 담당자가 확인 후 안내해 드립니다.
